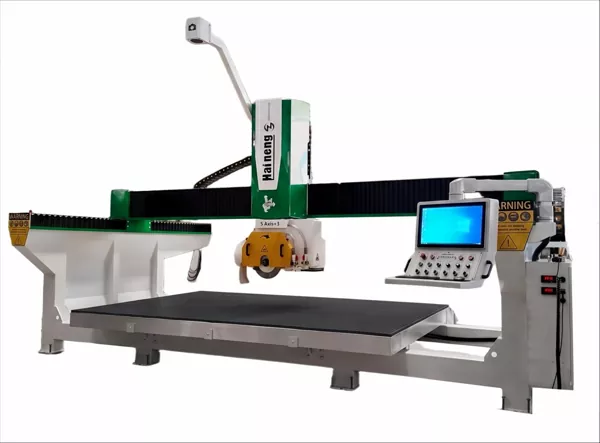

HTQ700GL5-осен CNC мостов трионе предназначен за машини за обработка на камъни, които се нуждаят от повече гъвкавост в сравнение с конвенционалната настройка за право рязане. С CNC управление, CAD програмиране за импортиране, регулируемо движение на режещата глава и издръжлива заварена конструкция, машината поддържа набор от приложения за рязане и оформяне на камъни.
Какво може да направи 5-осният CNC мостов трион HTQ700GL?
Не всеки каменен проект има правоъгълен контур. Кухненски плотове, плотове за баня, архитектурни компоненти и декоративни каменни елементи може да изискват ъглови ръбове, извити профили или части с индивидуална форма.
HTQ700GL поддържа различни операции за рязане и профилиране, включително:
- Право и ъглово рязане:Обработете каменни плочи и изрежете части под подходящи ъгли.
- Рязане по поръчка:Произвеждат кръгли, овални, ветрилообразни, многоъгълни, ромбовидни и други неправилни форми.

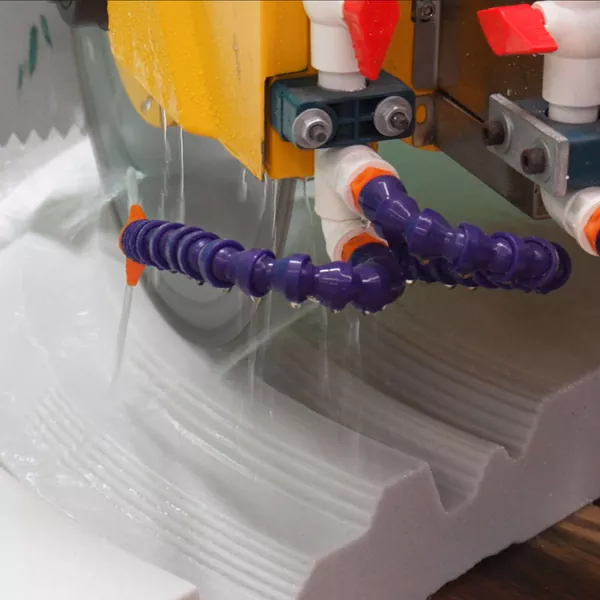

- Извито профилиране:Следвайте прави и извити контури за подходящи компоненти от декоративен камък.
- Рязане на канали:Създавайте прави, ъглови и решетъчни канали за подходящи приложения.
- Скосяване и оформяне на ръбове:Използвайте регулируемо движение на режещата глава, за да отговаряте на различни изисквания за дизайн.
Спецификацията на машината изброява въртенето на оста C от 0 до 360 градуса и движението на оста A от 0 до 90 градуса. Работната маса има определен максимален диапазон на наклон от 0 до 85 градуса.
Тези диапазони на движение дават на производителите повече възможности, когато планират работа по поръчка. Действителната способност за обработка зависи от материала, размерите на детайла, конфигурацията на острието, инструменталната екипировка и избрания метод на рязане. За взискателни или необичайни задачи помолете доставчика да потвърди настройката и да организира тест за рязане на проби.
Приложения в производството на плотове и камъни
Плотове за кухня и баня
Производството на плотове често включва повече от оразмеряване на плоча. В зависимост от дизайна, дадена работа може да изисква ъглови ръбове, отвори за мивки, дупки за кранове или дренажни жлебове.
HTQ700GL поддържа операции по рязане и профилиране. С опционалната приставка за фреза и подходящи инструменти, машината може да бъде конфигурирана и за допълнителни задачи за обработка, включително фрезоване на отвори за мивки и кранове, дренажни канали и ръбове на плотове. Полирането изисква подходящи шлифовъчни дискове и инструменти.
За работилници, които обработват както стандартни плотове, така и персонализирани дизайни, тази конфигурация може да помогне за пренасянето на няколко подходящи операции на една машина. Потвърдете допълнителното оборудване и необходимите инструменти, преди да поръчате.
Обработка на гранит и мрамор
Работилниците за гранит и мрамор често работят с продукти с различна дебелина, очертания и изисквания за завършване. HTQ700GL е подходящ за оценка на приложения като формовани каменни компоненти, ъглови изрезки и декоративни профили.
Определеният диапазон на диаметъра на острието е от 350 до 700 mm. Максималният диаметър на острието не трябва да се третира като максимална дълбочина на рязане. Достижимата дълбочина на рязане и препоръчителните работни условия зависят от конфигурацията на машината, избрания нож и материала.
Плочки и инженерен камък
Широкоформатните плочки и изделия от инженерен камък може да изискват планирани пътеки на рязане и специфични обработки на ръбовете. HTQ700GL използва CNC управление и програмиране за импортиране на CAD, за да поддържа програмирани операции за подходящи материали и дизайн на части.
Преди да обработвате непознати материали, потвърдете с доставчика съвместимостта на острието, поддръжката на детайла, настройките за подаване и необходимото качество на крайния ръб.
Програмиране за импортиране на CAD и работа с ЦПУ
Програмирането е важно съображение, когато каменоделска работилница обработва различни форми на части и чертежи на клиенти. Машина с обширни възможности за движение е най-полезна, когато операторите могат да подготвят необходимите траектории на рязане по повторяем начин.

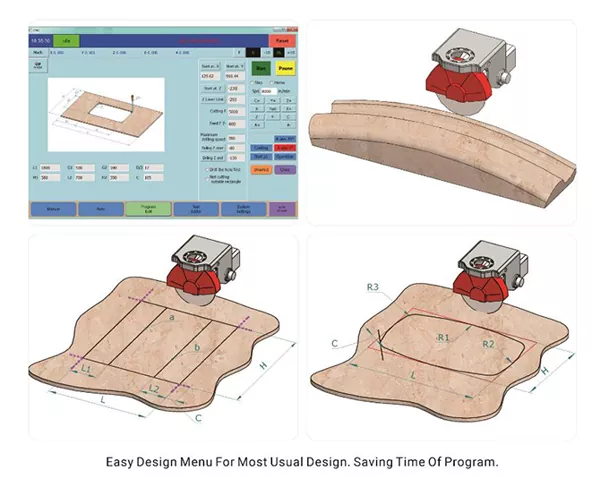

HTQ700GL използва CNC управление и CAD програмиране за импортиране. Неговата продуктова документация описва интерфейс със сензорен екран, предназначен да опрости работата и система, която може да генерира графики от въведени данни.
Типичният работен процес включва подготовка на чертежа, импортиране на съвместими CAD данни, проверка на изискванията за обработка, настройка на материала и инструментите и проверка на заданието, преди да започне автоматичната обработка.
Този подход е подходящ за работилници, които редовно получават персонализирани чертежи или повтарят производството на подобни части. Преди да закупите HTQ700GL5-осен CNC мостов трион, потвърдете поддържаните CAD файлови формати, софтуерни изисквания и договорености за обучение на оператори.
Тежкотоварни конструкции и компоненти за движение
Конструкцията на машината е друг фактор, който трябва да имате предвид при избора на оборудване за редовно производство. HTQ700GL използва интегрална твърда заварена конструкция. Неговите документирани компоненти за движение включват линейни релси, сферични винтове, спирални зъбни колела, високопрецизни планетарни редуктори и серво система.
Машината има определен главен двигател с мощност 22 kW и скоростен диапазон от 0 до 6000 об./мин. Общата инсталирана мощност на машината е посочена като 33 kW.
Тези спецификации предоставят полезна отправна точка за сравняване на оборудване. Скоростта на рязане, качеството на завършения ръб и производствената производителност обаче зависят от фактори като избраното острие, характеристиките на материала, дълбочината на рязане, настройките на подаването и настройката на оператора.
HTQ700GL Технически спецификации
Следващите цифри се основават на продуктовата документация на производителя. Имперските преобразувания са приблизителни.
| Спецификация | HTQ700GL |
|---|---|
| Тип машина | 5-осен CNC моноблок мостов трион за тежък режим на работа |
| Система за управление | ЦПУ |
| Метод на програмиране | CAD импортиране |
| Диаметър на острието | 350–700 мм (13,8–27,6 инча) |
| Основна мощност на двигателя | 22 kW (приблизително 29,5 к.с.) |
| Диапазон на скоростта | 0–6000 об./мин |
| Ход по оста X | 3800 мм (149,6 инча) |
| Ход по оста Y | 2400 мм (94,5 инча) |
| Ход по Z-ос | 500 мм (19,7 инча) |
| Въртене на С-ос | 0–360° |
| Движение по ос А | 0–90° |
| Максимален наклон на работната маса | 0–85° |
| Размери на работната маса | 3600 × 2200 мм (141,7 × 86,6 инча) |
| Обща мощност | 33 kW (приблизително 44,3 к.с.) |
| Тегло бруто | 5 000 кг (приблизително 11 023 фунта) |
| Габаритни размери | 5800 × 3400 × 3600 mm (приблизително 19,0 × 11,2 × 11,8 фута) |
Бележка за инсталиране:Габаритните размери не представляват пълното работно пространство, необходимо около машината. Потвърдете електрическото захранване, достъпа до обекта, условията на пода, пространството за товарене, разрешението за поддръжка и изискванията за монтаж, преди да подготвите работилницата.
Подходящ ли е HTQ700GL за вашата работилница?
Правилната машина зависи от задачите, които вашите клиенти действително поръчват. Работилница, фокусирана върху оразмеряването на правоъгълни плочи, може да има различни изисквания от тази, която редовно прави персонализирани части за плотове или неправилни каменни профили.
HTQ700GL може да си струва да обмислите, ако вашият магазин:
- Обработва ъглови срезове, извити контури или каменни части с индивидуална форма.
- Нуждае се от CNC управление и CAD програмиране за импортиране за работа, базирана на чертежи.
- Работи с гранит, мрамор, инженерен камък, плочки или други съвместими строителни материали.
- Иска да оцени опционалните операции на фрезоване за подходящи приложения за плотове.
- Има необходимото пространство и електрически капацитет за машината.
Преди да вземете решение за покупка, подгответе няколко представителни чертежа. Включете стандартно рязане, рязане под ъгъл и неправилен профил. Помолете доставчика да потвърди подходящата конфигурация, инструментална екипировка и метод на обработка за всяка задача.
Какво да проверите, преди да поискате оферта
Материал и дебелина
Идентифицирайте материалите, които обработвате най-често, и осигурете както типична, така и максимална дебелина на детайла. Различните материали може да изискват различни остриета и условия на работа.
Размери на частите и изисквания за рязане
Споделете обичайната дължина, ширина, дебелина, необходимите ъгли и подробности за профила. Това помага на доставчика да прецени дали пътуването на машината и предложената конфигурация са подходящи.
Инструменти и допълнителни функции
Посочете дали вашите задачи се нуждаят от право рязане, рязане под ъгъл, потребителски профили, жлебове, фрезоване или полиране. Потвърдете кои функции изискват допълнително оборудване, вместо да приемате, че всяка операция е включена в стандартната конфигурация.
Софтуер и фабрични условия
Предоставете представителни CAD чертежи и потвърдете съвместими файлови формати. Също така проверете достъпа до машината, наличното място за инсталиране, електрическите изисквания и разрешението за поддръжка.
Поддръжка след продажбата
Попитайте за ръководство за инсталиране, обучение на оператори, резервни части, документация за поддръжка и техническа поддръжка. Тези подробности трябва да бъдат прегледани заедно със спецификациите на машината и покупната цена.
Често задавани въпроси
Какви материали може да обработва HTQ700GL?
Продуктовата документация изброява плочи, плочки, мрамор, изкуствен камък, гранит, циментови продукти и други строителни материали за подходящи приложения за рязане и оформяне. Потвърдете съвместимостта за вашия конкретен материал и дебелина, преди да поръчате.
HTQ700GL поддържа ли рязане под ъгъл?
да Определеното движение по оста A е 0–90°, а ротацията по оста C е 0–360°. Работната маса има определен максимален диапазон на наклон от 0–85°. Помолете доставчика да провери необходимата конфигурация за планираната от вас работа.
Може ли машината да обработва отвори за мивки и дренажни жлебове?
Тези допълнителни задачи за обработка могат да се поддържат с опционалната приставка за фреза и подходящи инструменти. Потвърдете прикачения файл, инструментите и необходимата конфигурация, когато поискате оферта.
Как се програмира машината?
Посоченият метод на програмиране е CAD импорт. Поддържаните файлови формати и софтуерните изисквания трябва да бъдат потвърдени с доставчика.
Какъв е максималният диаметър на острието?
Определеният диапазон на диаметъра на острието е 350–700 mm, приблизително 13,8–27,6 инча. Тази цифра сама по себе си не определя максималната дълбочина на рязане.
Колко място изисква машината?
Посочените габаритни размери са 5800 × 3400 × 3600 мм. Може да е необходимо допълнително пространство за обработка на материали, работа, поддръжка и безопасен достъп. Заявете оформление на инсталацията, преди да подготвите сайта.
Обсъдете вашите изисквания за рязане на камъни с Haineng
HTQ700GL5-осен CNC мостов трионсъчетава CNC управление, CAD програмиране за импортиране, диапазон на острието 350–700 mm, регулируемо движение на режещата глава и интегрална твърда заварена конструкция. Опционалната конфигурация на фреза може да разшири използването му до допълнителни подходящи задачи за обработка на плотове.
За да определите дали машината отговаря на вашите производствени нужди, споделете вашия тип материал, размери на детайла, необходими операции и представителни чертежи с Haineng. След това доставчикът може да помогне за потвърждаване на подходящата конфигурация на машината и допълнително оборудване.
